소방설비기사 _ 소방전기시설의 구조 및 원리 _ 무선통신보조설비의 화재안전기준

[ 무선통신보조설비의 화재안전기준 ]

국가법령정보센터

자세한 내용은 위 사이트에서 보실 수 있습니다.

---

무선통신보조의 주요 구성 요소

무선기접속단자함

분배기

증폭기

누설동축케이블

무반사종단저항

---

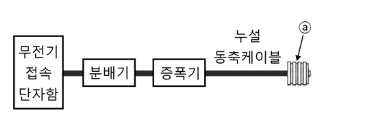

무선통신보조설비 그림에서 a에 해당하는 것은?

무반사종단저항

---

분배기. 분파기 및 혼합기 등은 다음 각호의 기준에 따라 설치하여야 한다.

1.먼지. 습기 및 부식 등에 따라 기능에 이상을 가져오지 아니하도록 할 것.

2. 임피던스는 50 Ω의 것으로 할것.

3. 점검에 편리하고 화재 등의 재해로 인한 피해의 우려가 없는 장소에 설치할 것.



문제예시 ) 무선통신보조설비의 화재안전기준에서 정하는 분배기. 분파기 및 혼합기 등의 임피던스는 약 몇 Ω으로 해야하는 가?

50 Ω

또는 무선통신보조설비의 누설동축케이블 또는 동축케이블의 임피던스

---

누설동축케이블 및 동축케이블은 화재에 따라 해당 케이블의 피복이 소실된 경우에 케이블 본체가 떨어지지 아니하도록 4m 이내 마다 금속제 또는 자기제등의 지지금구로 벽. 천장. 기둥 등에 견고하게 고정시킬 것. 다만, 불연재료로 구획된 반자 안에 설치하는 경우에는 그러하지 아니하다.



누설동축케이블을 벽에 고정시키고자 하는 경우 4m 이내마다 고정시켜야 한다.

---

무선기기의 접속단자에 대한 시설기준

지상에 설치하는 접속단자의 보행거리 300m 이내마다 설치하고, 다른 용도로 사용되는 접속단자에서 5m 이상의 거리를 둘 것

---

무선통신보조설비의 주회로 전원이 정상인지 여부를 확인하기 위해 증폭기의 전면에 설치하는 것은?

표시등 및 전압계

---

무선통신보조설비의 누설동축케이블 및 안테나는 고압의 전로로부터 1.5m 이상 떨어진 위치에 설치해야 하나 그렇게 하지 않아도 되는 경우는?

해당 전로에 정전기 차폐장치를 유효하게 설치한 경우

---

감시제어반 등에 설치된 무선중계기의 입력과 출력포트에 연결되어 송수신 신호를 원활하게 방사. 수신하기 위해 옥외에 설치하는 장치를 말하는 것은?

옥외안테나

---

정의

누설동축케이블이란 동축케이블의 외부도체에 가느다란 홈을 만들어서 전파가 외부로 새어나갈 수 있도록 한 케이블을 말한다.



분배기란 신호의 전송로가 분기되는 장소에 설치하는 것으로 임피던스 매칭과 신호 균등분배를 위해 사용하는 장치를 말한다.



분파기란 서로 다른 주파수의 합성된 신호를 분리하기 위해서 사용하는 장치를 말한다.



혼합기란 두개 이상의 입력신호를 원하는 비율로 조합한 출력이 발생하도록 하는 장치를 말한다.



증폭기란 신호 전송 시 신호가 약해져 수신이 불가능해지는 것을 방지하기 위해서 증폭하는 장치를 말한다.

---

지표면으로부터의 깊이가 몇 m 이하인 경우에는 해당층에 한하여 무선통신보조설비를 설치하지 아니할 수 있는가?

1m 이하



지하층으로서 특정소뱅상물의 바닥 부분 2면 이상이 지표면과 동일하거나 지표면으로부터 깊이가 1m 이하인 경우에는 해당 층에 한하여 무선통신보조설비를 설치하지 아니할 수 있다.
